מכונת מילוי אוטומטית לחלוטין 200L 1000L Visual

(מראה הציוד ישתנה בהתאם לפונקציה המותאמת אישית או לשדרוג הטכני, בכפוף לאובייקט הפיזי.)

Somtrue הוא יצרן מקצועי, המחויב לספק ללקוחות גלובליים מוצרים ושירותים טובים יותר. מכונת המילוי האוטומטית המלאה של 200L 1000L שלנו לא רק התקבלה היטב בשוק המקומי, אלא גם זכתה להכרה רחבה בשוק הבינלאומי. באמצעות מאמצים בלתי פוסקים וחדשנות מתמשכת, Somtrue ממשיכה לשפר את רמתה הטכנית ויכולת הייצור שלה כדי לענות על הצרכים ההולכים וגדלים של לקוחות גלובליים. אנו מאמינים שבאמצעות המאמצים ושיתוף הפעולה של שני הצדדים, ניצור עתיד טוב יותר! בין אם זה לקוח קיים או שותף חדש, אנו מצפים לצמוח יחד איתך ולהשיג הצלחה והישגים גדולים יותר. בואו לעמוד באתגר ביחד, ליצור ערך גדול יותר ללקוחות, ולחלוק את הפיתוח וההתקדמות של הענף!

סקירה כללית של מכונת מילוי אוטומטית מלאה 200L 1000L:

מערכת אריזה חכמה שתוכננה במיוחד עבור חביות של 200 ליטר בסביבה חסינת פיצוץ לאריזת חבית של 200 ליטר (כולל מגש). באמצעות חיפוש חזותי, הוא יכול לממש את האריזה האוטומטית של חבית פתיחה אוטומטית של 200 ליטר, צלילה אוטומטית, מילוי מהיר אוטומטי, דליפה אוטומטית, כיסוי חוט איטום אוטומטי ותהליכים שלמים אחרים.

החלק העיקרי של המילוי מאמץ מסגרת להגנת הסביבה, שיכולה לראות את החלון, ומזיז אוטומטית את הדלת פנימה והחוצה מהדלי, מה שיכול ליצור חלל סגור בעת המילוי. חלק הבקרה החשמלי של מכונה זו מורכב מבקר ניתן לתכנות PLC, מודול שקילה, מערכת ויזואלית וכו', עם יכולת שליטה חזקה ורמה גבוהה של אוטומציה. עם הפונקציה של ללא מילוי חבית, אסור למלא את פתח החבית, כדי למנוע בזבוז וזיהום של חומרים, כך שהשילוב האלקטרומכני של המכונה היה ביצוע מושלם.

עקרון העבודה של השקילה משמש למימוש השליטה בכמות המילוי. זמן פתיחת שסתום המילוי נשלט על ידי הבקר הניתן לתכנות, והחומר זורם לתוך (או מועבר דרך הזנת המשאבה) למיכל. מחלקת המילוי של מכונה זו מבינה מילוי מהיר ומילוי איטי דרך צינור כפול עבה ודק, וזרימת המילוי האיטית ניתנת להתאמה. בזמן המילוי הראשוני, הצינור הכפול נפתח במקביל. לאחר תקופת המילוי, גליל הצלילה עולה למצב פתח החבית, צינור הגולמי נסגר, והצינור הדק ממשיך להתמלא באיטיות עד לנפח המילוי הכולל שנקבע. כיסוי סחרור אוטומטי מתבצע בתום המילוי.

לציוד מערכת שקילה ומשוב, שיכולה להגדיר ולהתאים את נפח המילוי המהיר והאיטי.

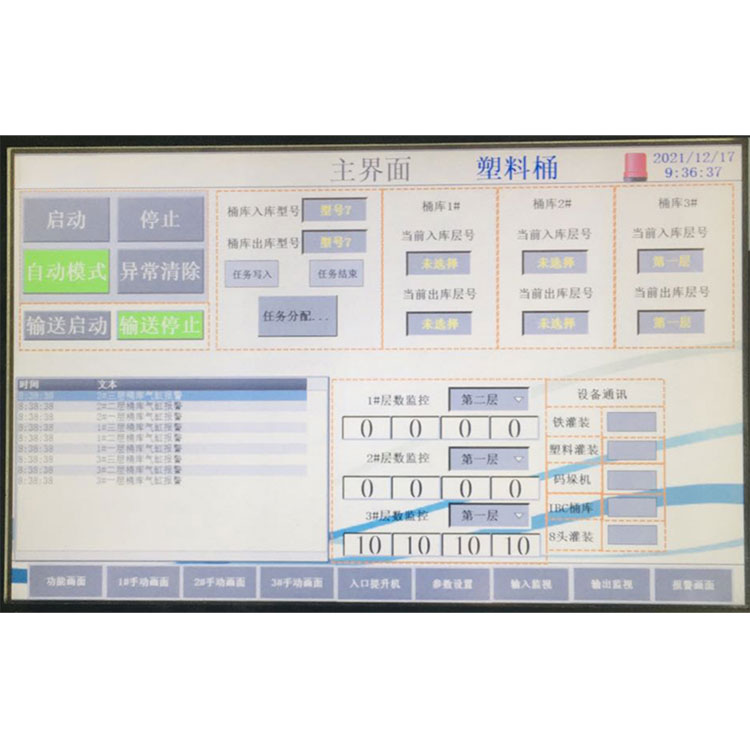

מסך המגע יכול להציג בו זמנית את השעה הנוכחית, מצב ריצת הציוד, משקל המילוי, תפוקה מצטברת ופונקציות אחרות.

לציוד יש את הפונקציות של מנגנון אזעקה, תצוגת תקלות ותוכנית עיבוד מהיר.

לקו המילוי יש את הפונקציה של הגנה משולבת, המילוי נפסק אוטומטית, והמילוי אוטומטי כאשר המילוי נמצא במקום.

מכונה זו מצוידת בכל הכיסוי, הצד היחיד של הדלי פתוח, שמור על אוורור טבעי; השאר הוא מבנה סגור, עם חלונות, ומצויד באוורור קטן לשליטה ידנית.

מכונה זו היא מכסה סגור לחלוטין, עם ממשק לחץ, יכול להטעין את הציוד במיקרו, להפחית את הגז החיצוני לתוך הציוד.

פרמטרים טכניים עיקריים:

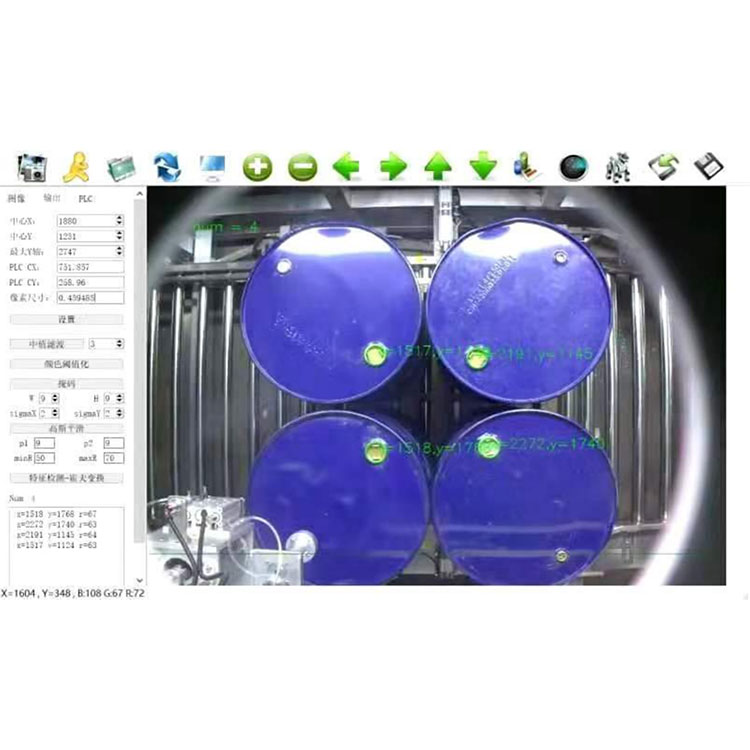

מערכת מיקום ויזואלית

חזון: באמצעות מצלמה אינטליגנטית תעשייתית, נטען לתוך תיבת מכונת בידוד פיצוץ חזותי לעבודה. מהמצלמה החכמה, ומערכת הנעת הקואורדינטות של בקרת ה-PLC מכוונת את אקדח המילוי אל יציאת הקנה. מערכת תנועת קואורדינטות 3 D: מערכת מסילות מנחה ומנוע האטה חסין פיצוץ.

תפקיד מרכזי:

חיפוש אוטומטי: מיקום ויזואלי, תיאום חיפוש מערכת נע, מילוי מילוי טיפות אקדח.

מילוי כמותי מהיר ואיטי במהירות כפולה: כדי להבטיח את דיוק המילוי וכושר הייצור;

טופס מילוי: מילוי על או מתחת למפלס הנוזל;

שסתום הבסיס הפנאומטי תמיד פתוח לרווחה, הוסף לאט את מגבלת הזרימה הקדמית - האט את קצב הזרימה של יציאת אקדח המילוי;

עיצוב של כוס נוזלי-צמצם למינימום את דליפת נוזל שאריות לאחר זלוף;

מילוי כמותי אוטומטי וידני - תפעול ותחזוקה קלים;

פונקציית קילוף אוטומטית - מתגברת על ההשפעה של גורמי משקל לא עקביים של מילוי מיכל על הדיוק;

מילוי נקודת ערך מתכוונן-כמותי המותאם לטווחי משקל מרובים;

אבחון אוטומטי, אזעקת תקלות - לשפר את האמינות של עבודת המערכת;

דלי נעילת בטיחות במקומו, אקדח ריסוס למטה; מילוי החזרת הקנה העליון של האקדח;

בקרת נעילה עצמית-בדוק את הזרבובית לפני המילוי;

אחסון הגדרות מוצר - יכול לאחסן עד מגוון של מוצרים שונים ערך הגדרת משקל ופרמטרי זילוף קשורים;

זיהוי סובלנות - זיהוי אוטומטי של שגיאת המילוי;

מסך מגע-ממשק סיני, הגדרה אינטואיטיבית, נוחה.

התראת אזעקה-מדויק עד לכישלון.

מערכת בקרה אוטומטית

הקו כולו מורכב ממערכות PLC מרובות, הניתנות לשליטה בשליטה עצמאית ולהיצמדות זו לזו. יש לה פונקציות של בדיקה עצמית של המערכת, אזעקת תצוגת תקלות, דיוק, מהירות, תפוקה וכו'. לכל מערכת יש ממשק אדם-מכונה משלה, וניתן להפעיל את כל הפרמטרים בממשק אדם-מכונה. ספק תרשים זרימה מפורט של תהליך בקרת צינור ותרשים לוגי.

יכול לאחסן סוג חומר מילוי, אצווה כמות, תאריך, משקל לחבית, זמן אחסון ופונקציות הקלטה אחרות

מערכת מילוי ומערכת סחרור סחרור פתוח

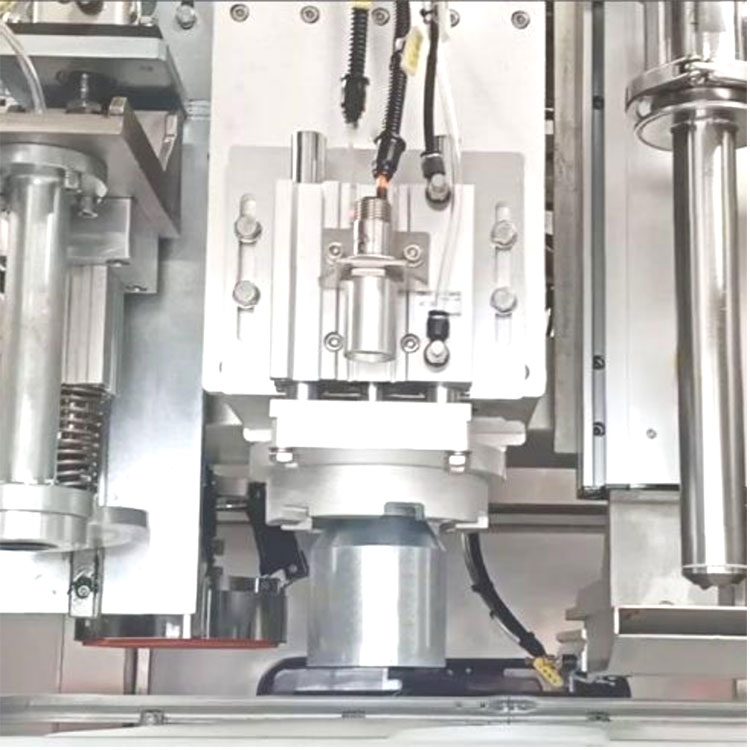

ראש אקדח מילוי: בצורת חסימה חיצונית, יצלול אוטומטית לפית הקנה (תחתית הקנה) במהלך המילוי, ויעלה אוטומטית לאחר המילוי. ראש אקדח המילוי הוא עיצוב חלול, וניתן לטהר את החומר לאחר סגירת ראש האקדח כדי למנוע התזת חומר.

החלק התחתון של ראש אקדח המילוי מסופק עם לוחית נוזלי מאריכה גליל. לאחר המילוי, ראש המילוי עולה ופלטת הניקוז מתארכת כדי למנוע מהחומר לזהם את גוף האריזה והשינוע. דיסקית החיבור הנוזלית מיועדת לפירוק ביד חופשית, הניתנת לפירוק ללא כלים ונוחה לניקוי.

מכסה פתוח, חלק מכסה סחרור: באמצעות הטכנולוגיה המוגנת בפטנט של החברה, יכול לארוז את ראש המכסה הסיבובי ואת משטח החבית בצורה אנכית, ויכול להיות חלק, קל לפתוח את המכסה ואת המכסה לסובב, לא לפגוע בכיסוי, לא לפגוע בכיסוי , דרגת איטום כיסוי הדוק היא גבוהה.

מסך מגע ומערכת שקילה

קביעת פרמטר מילוי חומר ותפעול באמצעות תפעול מסך המגע, פשוט ואינטואיטיבי, ועם תצוגת טמפרטורה, אבחון תקלות ואזעקה, תפקוד מהיר. יש לו את פונקציית תוכנית אחסון הזיכרון, יכול לאחסן קבוצות מרובות של פרמטרים, ויכול להציג נתונים היסטוריים. יכול לחשב אוטומטית את סטיית המדידה, וניתן לתת שם לתוכניות שונות, לשנות מפרטים שונים או לשנות את כושר הייצור, רק צריך להתאים פרמטרים שונים, יכול לשפר את יעילות העבודה. מערכת השקילה מאמצת את חיישן המותג האמריקאי המפורסם כדי להבטיח את דיוק המילוי. בנוסף, למערכת יש פונקציה של הגנה על שמן, והחיישן נוח להתקנה, הסרה ותיקון.

לשולחן קנה המידה יש ​​פונקציית הגנה, כאשר ראש קנה האקדח, ראש האקדח חזר אוטומטית. ומוגן עם זמן מילוי מרבי.

שלובים בטיחותיים

נעילת בטיחות באתר הפיד:

התקן כפתור מספר 1 ו-2 בהאכלה. כאשר המגש מונח ומועבר למעלה, לחץ על כפתור מס' 1, ואז פס הייצור נושא את סימן מס' 1 ומעביר את המגש לציוד המילוי מס' 1.

שוב, כשהמגש מונח ומועבר על המגש, לחץ על כפתור מס' 2. לאחר מכן, פס הייצור נושא את סימן מס' 2 ומעביר את המגש לציוד המילוי מס' 2.

כשהלא. מילוי 1 נפרק, פס הייצור ישא את סימן השלמה מס' 1, ולא יעבור לציוד המילוי מס' 2 לתחנה הבאה.

מנעול בטיחות למילוי:

satety  יציאה:

כאשר דלת האבטחה נפתחת, השהה את הפעולה הנוכחית;

לאחר סגירת דלת האבטחה מוסרת בקרת הכניסה החריגה, והמילוי ממשיך להשלים את הפעולה הרגילה.

מנעול צלילה:

מחוץ לפתח דלי המילוי נוצרת אזעקת לחץ ירידה חריגה, וראש המילוי עולה למיקום המקורי ונפתר על ידי התערבות ידנית.

מילוי עודף משקל:

מבחן מילוי מילוי שעות נוספות, כל המכונה מפסיקה למלא, אזעקה, התערבות ידנית לפתרון.

אזעקת סתימת מילוי

המצלמה מקבלת אזעקה חריגה

אזעקת חומר נכנס ויוצא חריג
